GF 壓力/液位傳感器的安裝

I. 浸沒式安裝
? 2450與2250所帶的電纜長度分別為4.6m與10m。
? 與傳感器相連的可以是延長管或是防水保護管，涂上螺紋密封膠。
? 在延長管的頂端加上電纜封套，防止?jié)衿秩牖蚍e存在管內。
? 對于2450傳感器：不要將傳感器的后端封死(如用硅類密封膠或環氧密封
膠)，這樣會因為大氣壓變化或溫度變化而產生測量錯誤。對于2250，它自身帶一段與大氣相通的毛細管，長度與電纜相同。所在在安裝時不能扎緊這段毛細管。
安裝提示
? 對于浸沒式安裝，8050-1與8052-1兩種

II. 在線式安裝
? 2450可通過靠近端頭的螺紋安裝在三通上。
? 傳感器可帶或不帶一體式組件安裝。該組件可安裝在接線盒或儀表上。
? 關于一體式安裝與利用接線盒的分體
安裝，請見下面的說明。
接線盒是很有用的。

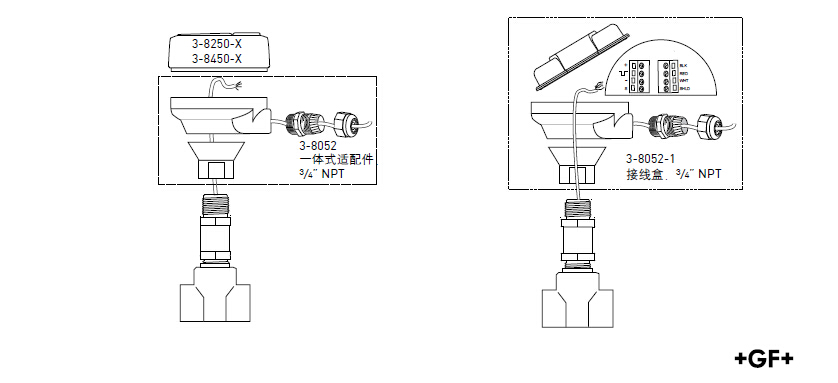

一體式安裝
3-8052一體式適配件可直接把8450壓力
變送器或8250液位變送器安裝到2450傳
感器上。
? 選用自帶電纜長度為0.15m的2450傳感器，并輸出S3L數字信號。
? 在過程連接螺紋上使用密封膠或PTFE密封帶，檢查并確認螺紋完整。不要使用壞的螺紋來安裝傳感器。
? 用手旋11/2圈螺紋把傳感器旋緊到過程接頭上。

遠程安裝
一體式適配件3-8052-1帶有接線盒與3/4”NPT連接螺紋，可以很方便地將2450或2250的電纜延長更遠。
適配件含有：
? 連接螺紋是3/4” NPT
? 帶有封蓋與接線端子
? 1/2” NPT防水密封接頭，產品編號為3-9000-392-1

安裝提示
? 傳感器可安裝在任何帶DN20( 3/4”) FNPT螺紋的三通上(用戶自備)。
